1. Role ofProžtisGas
Lazerio suvirinimo metu ekranuojančios dujos paveiks suvirinimo formą, suvirinimo kokybę, suvirinimo skverbimosi gylį ir plotį. Daugeliu atvejų pūtimas ekranuojančiose dujose turės teigiamą poveikį suvirinimui, tačiau tai taip pat gali turėti neigiamo poveikio.
POstiveEffektai
1) teisingai pūtimas ekranuojančiose dujose veiksmingai apsaugos suvirinimo baseiną ir sumažins ar net išvengs oksidacijos;
2) teisingas apsauginių dujų pūtimas gali efektyviai sumažinti suvirinimo proceso metu susidarytą purslą;
3) teisingai pučiant ekranuojančiose dujose, suvirinimo baseinas gali tolygiai plisti, kai sukirto, todėl suvirinimo formos yra vienoda ir graži;
4) teisingai sušvirkšti apsauginės dujos gali efektyviai sumažinti metalinių garų pluoštų ar plazmos debesų ekraną lazeriui ir padidinti veiksmingą lazerio panaudojimą;
5) Teisingai pūtimas apsauginėse dujose gali efektyviai sumažinti suvirinimo poringumą.
Kol teisingai pasirenkamas dujų tipas, dujų srautas ir įpurškimo metodas, galima pasiekti idealų efektą.
Tačiau neteisingas ekranuojančių dujų naudojimas taip pat gali turėti neigiamą poveikį suvirinimui.
NeigiamasEffektai
1) neteisingas ekranuojančių dujų pūtimas gali sukelti suvirinimą;
2) netinkamo dujų tipo pasirinkimas gali sukelti suvirinimo įtrūkimus ir taip pat sumažinti suvirinimo mechanines savybes;
3) Neleismo dujų įpurškimo srauto pasirinkimas gali sukelti rimtesnį suvirinimo oksidaciją (nesvarbu, ar srauto greitis yra per didelis, ar per mažas), taip pat gali sukelti suvirinimo baseino metalą, kad išorinės jėgos būtų rimtai sutrikdytos, todėl suvirinimas ar netolygus susidarymas;
4) netinkamo dujų įpurškimo metodo pasirinkimas sukels suvirinimą nepavyks pasiekti apsauginio efekto ar net neturės jokio apsauginio poveikio arba neigiamai paveiks suvirinimo formaciją;
5) Pūtimas į apsaugines dujas turės tam tikrą poveikį suvirinimo prasiskverbimui, ypač suvirinant plonas plokšteles, tai sumažins suvirinimo skverbimąsi.
2.TipoProžtisGas
Dažniausiai naudojamos lazerio suvirinimo apsauginės dujos daugiausia yra N2, AR ir HE. Jų fizinės ir cheminės savybės yra skirtingos, todėl jų poveikis suvirinimui taip pat skiriasi.
1) N2
N2 jonizacijos energija yra vidutinio sunkumo, didesnė nei AR ir mažesnė nei HE. Jonizacijos laipsnis veikiant lazeriui yra vidutinis, o tai gali geriau sumažinti plazmos debesies susidarymą, taip padidindamas veiksmingą lazerio panaudojimą.
Azotas gali chemiškai reaguoti su aliuminio lydiniais ir anglies plienu tam tikroje temperatūroje, kad gautų nitridus, o tai padidins suvirinimo trapumą ir sumažins kietumą.
Tai turės didelę neigiamą poveikį suvirinimo sąnario mechaninėms savybėms, todėl nerekomenduojama naudoti azoto siekiant apsaugoti aliuminio lydinio ir anglies plieno suvirinimus.
2) Ar
AR jonizacijos energija yra santykinai mažiausia, o jonizacijos laipsnis veikiant lazeriui yra didelis, o tai nėra palanki kontroliuoti plazmos debesų susidarymą ir turės tam tikrą poveikį efektyviam lazerio panaudojimui.
Tačiau AR aktyvumas yra labai mažas ir sunku chemiškai reaguoti su įprastais metalais.
Be to, AR kaina nėra didelė. Be to, AR tankis yra palyginti didelis, o tai naudinga nuskendus virš suvirinimo baseino ir gali geriau apsaugoti suvirinimo baseiną, todėl jis gali būti naudojamas kaip įprastos apsauginės dujos.
3) Jis
Jis turi didžiausią jonizacijos energiją, o jonizacijos laipsnis veikiant lazeriui yra labai mažas. Tai gali gerai kontroliuoti plazmos debesų susidarymą. Lazeris gali gerai veikti metalams. Be to, jis turi labai mažai aktyvumo ir iš esmės chemiškai nereaguoja su metalais. Tai labai geros suvirinimo apsauginės dujos. Tačiau jis yra per didelis, o šios dujos paprastai nenaudojamos masiškai gaminamuose produktuose. Paprastai jis naudojamas moksliniams tyrimams ar produktams, kurių pridėtinė vertė yra labai didelė.
3. NeužsiėmimasMETHODASProžtis Gas
Šiuo metu yra du pagrindiniai apsauginių dujų pūtimo būdai: vienas yra apsauginių dujų pūtimas šoninės ašies, kaip parodyta 1 paveiksle; Kitas yra koaksialinės apsauginės dujos, kaip parodyta 2 paveiksle.
Konkretus pasirinkimas tarp dviejų pūtimo metodų priklauso nuo išsamių aspektų. Paprastai rekomenduojama naudoti šoninį pūsto apsauginių dujų metodą.

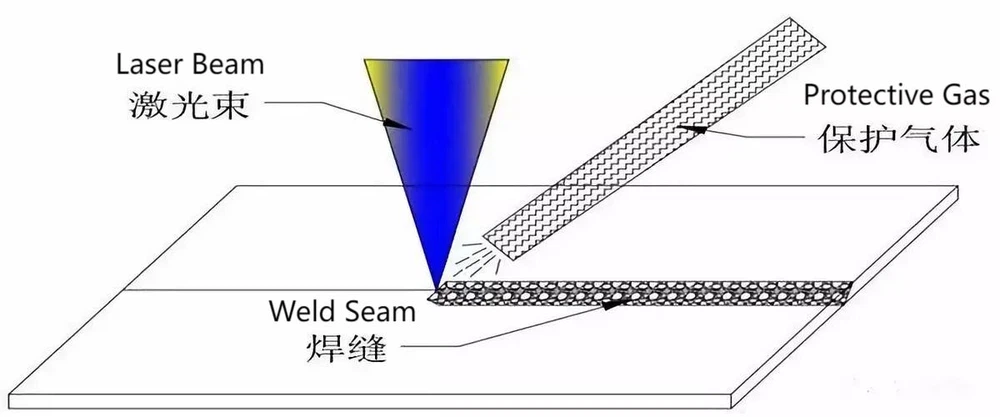

1 pav. Apsauginės dujos pūstos į riešuto šoną
2 paveikslas
3. PrincipaifarbaSišrinkimasProžtisGasINUMTASMETHODS
Visų pirma, reikia aiškiai pasakyti, kad vadinamoji suvirinimo oksidacija yra tik dažnas vardas. Teoriškai tai reiškia, kad cheminė suvirinimo ir kenksmingų komponentų reakcija ore sukelia suvirinimo kokybę. Įprasta, kad suvirinimo metalas chemiškai reaguoja su deguonimi, azotu, vandeniliu ir kt. Ore tam tikroje temperatūroje.
Norint užkirsti kelią suvirinimui „oksiduoti“, yra sumažinti arba išvengti tokių kenksmingų komponentų kontakto su suvirinimo metalu aukštoje temperatūroje. Ši aukštos temperatūros būsena yra ne tik išlydyto baseino metalas, bet ir nuo tada, kai suvirinimo metalas ištirpsta, kol išlydytas baseino metalas sukietėja, o jo temperatūra krinta žemiau tam tikros temperatūros per visą laiką.
4. Pavyzdys
Pavyzdžiui, titano lydinio suvirinimas gali greitai absorbuoti vandenilį, kai temperatūra yra aukštesnė nei 300 laipsnių, greitai deguonies, kai temperatūra viršija 450 laipsnių, ir azoto greitai, kai temperatūra viršija 600 laipsnių. Todėl titano lydinio suvirinimas turi būti veiksmingai apsaugotas sukietėjus, o kai temperatūra nukrenta žemiau 300 laipsnių, kitaip jie bus „oksiduojami“.
Iš aukščiau pateikto aprašymo nesunku suprasti, kad pūstoms apsauginėms dujoms reikia ne tik laiku apsaugoti suvirinimo baseiną, bet ir reikia apsaugoti naujai suvirintą plotą, kuris buvo suvirintas. Todėl paprastai naudojamos šoninio veleno šoninės apsauginės dujos, parodytos 1 paveiksle, nes šis apsaugos metodas turi platesnį apsaugos diapazoną nei koaksialinės apsaugos metodas 2 paveiksle. Ypač toje vietoje, kur suvirinimas ką tik sukietėjo, yra geriau apsaugota.
Šoninio veleno pučiant inžineriniams pritaikymams, ne visi produktai gali naudoti šoninio veleno šoninius apsaugines dujas. Kai kuriems konkrečiems produktams gali būti naudojamos tik koaksialinės apsauginės dujos, o iš produkto struktūros ir sąnario formos reikia atlikti specifinius pasirinkimus.
5. PasirinkimasSSPECIFIKAProžtisGasBžemasMETHODS
Kaip parodyta 3 paveiksle, suvirinimo produkto forma yra linijinė, o sąnario forma gali būti užpakalinė sąnario, juosmens sąnario, vidinio kampo sąnario arba suvirinimo jungties persidengimo.
Šio tipo produktas yra geriausia naudoti šoninio veleno apsauginius apsauginius dujų metodą, parodytą 1 paveiksle.

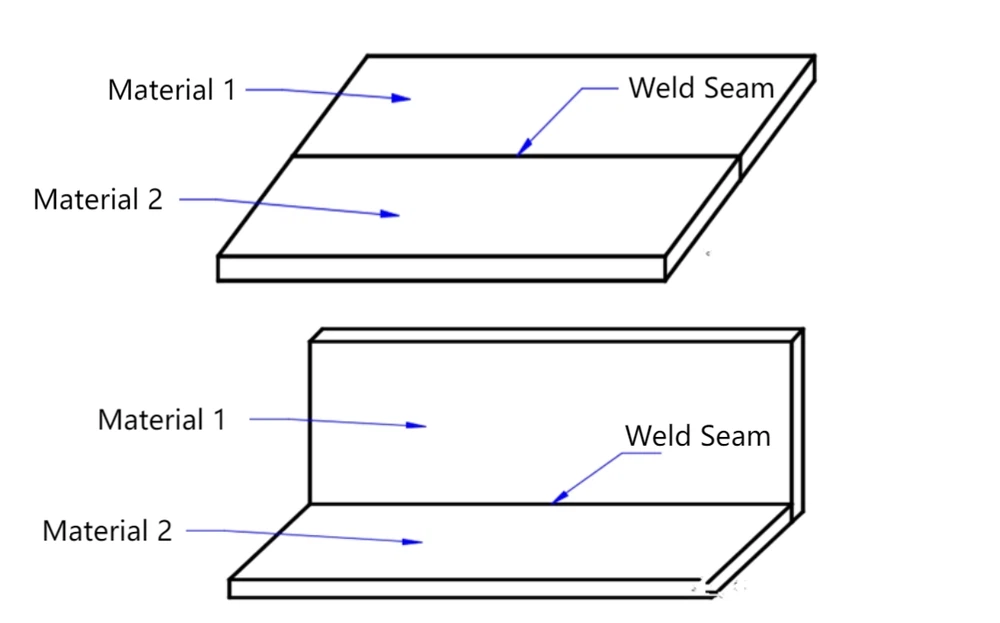

3 paveikslas tiesios linijos suvirinimas
6. Plokščias uždaras grafinis suvirinimas
Kaip parodyta 4 paveiksle, suvirinimo produkto forma yra uždara forma, tokia kaip plokščio apskrito forma, plokščios daugiakampės forma, plokščios kelių segmentų linijinės formos ir kt., O sąnario formos gali būti užpakalinės sąnariai, juosmens sąnariai, persidengimo suvirinimo sąnariai ir tt. Šis produkto tipas yra geriausia naudoti koaksialinio apsauginio dujų metodą, parodytą 2 paveiksle.
4 paveikslas Plokštumos uždaros figūros formos suvirinimas
Lenaminių dujų pasirinkimas tiesiogiai veikia suvirinimo kokybę, efektyvumą ir sąnaudas. Tačiau dėl suvirinimo medžiagų įvairovės suvirinimo dujų pasirinkimas taip pat yra sudėtingesnis faktiniame suvirinimo procese. Reikia išsamiai apsvarstyti suvirinimo medžiagas, suvirinimo metodus ir suvirinimo pozicijas. Be reikiamo suvirinimo efekto, tinkamesnėms suvirinimo dujoms galima pasirinkti atliekant suvirinimo bandymus, kad būtų pasiekti geresni suvirinimo rezultatai.
